МонтажДО НАТЯЖКИ ПОЛОТНА

Порядок, который
нельзя менять

Диффузор ставится не «в потолок», а на закладную, которая появляется раньше потолка. Один разворот схемы — и монтажнику всё понятно.

Решётки нет. Есть щель.

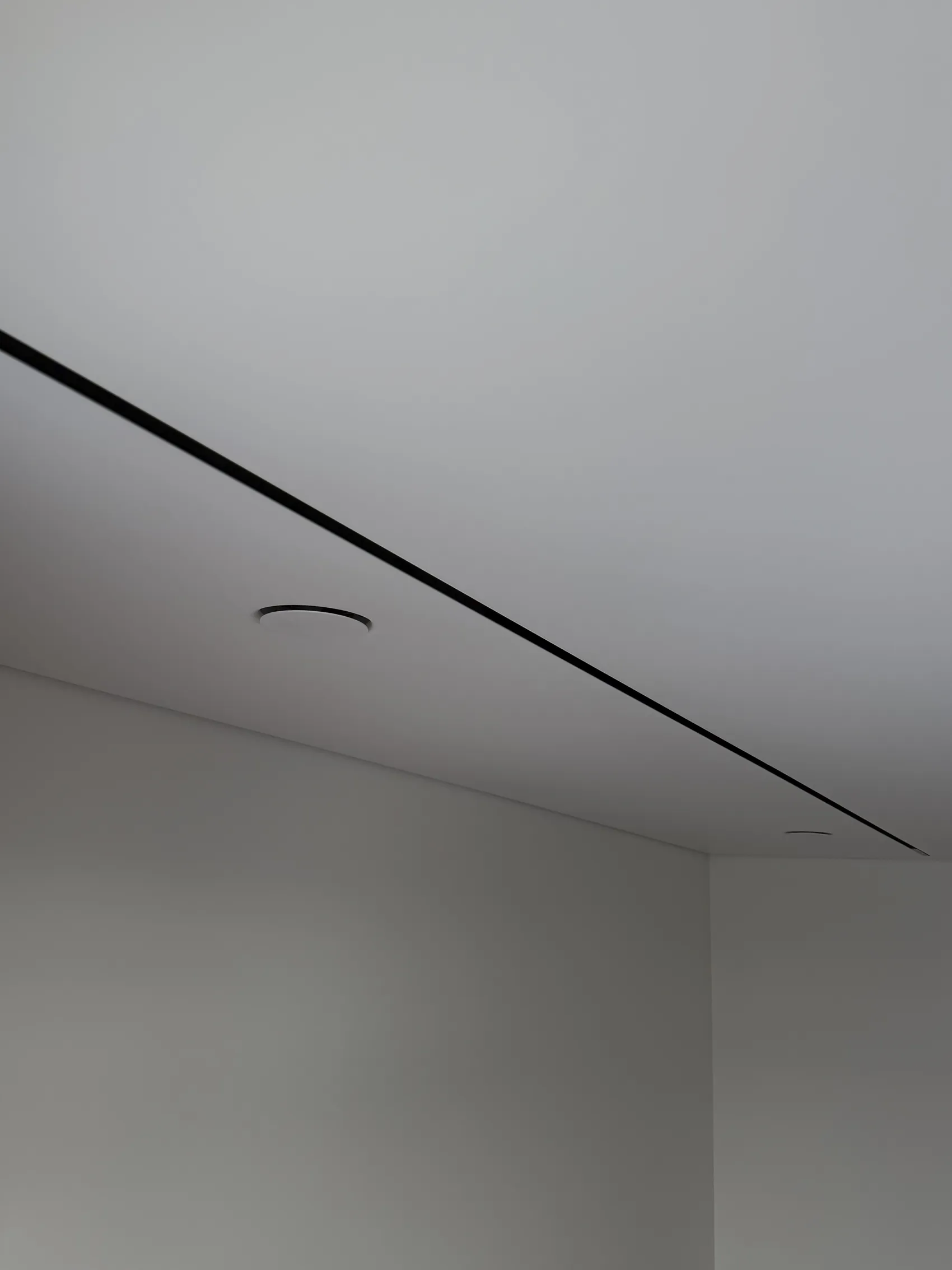

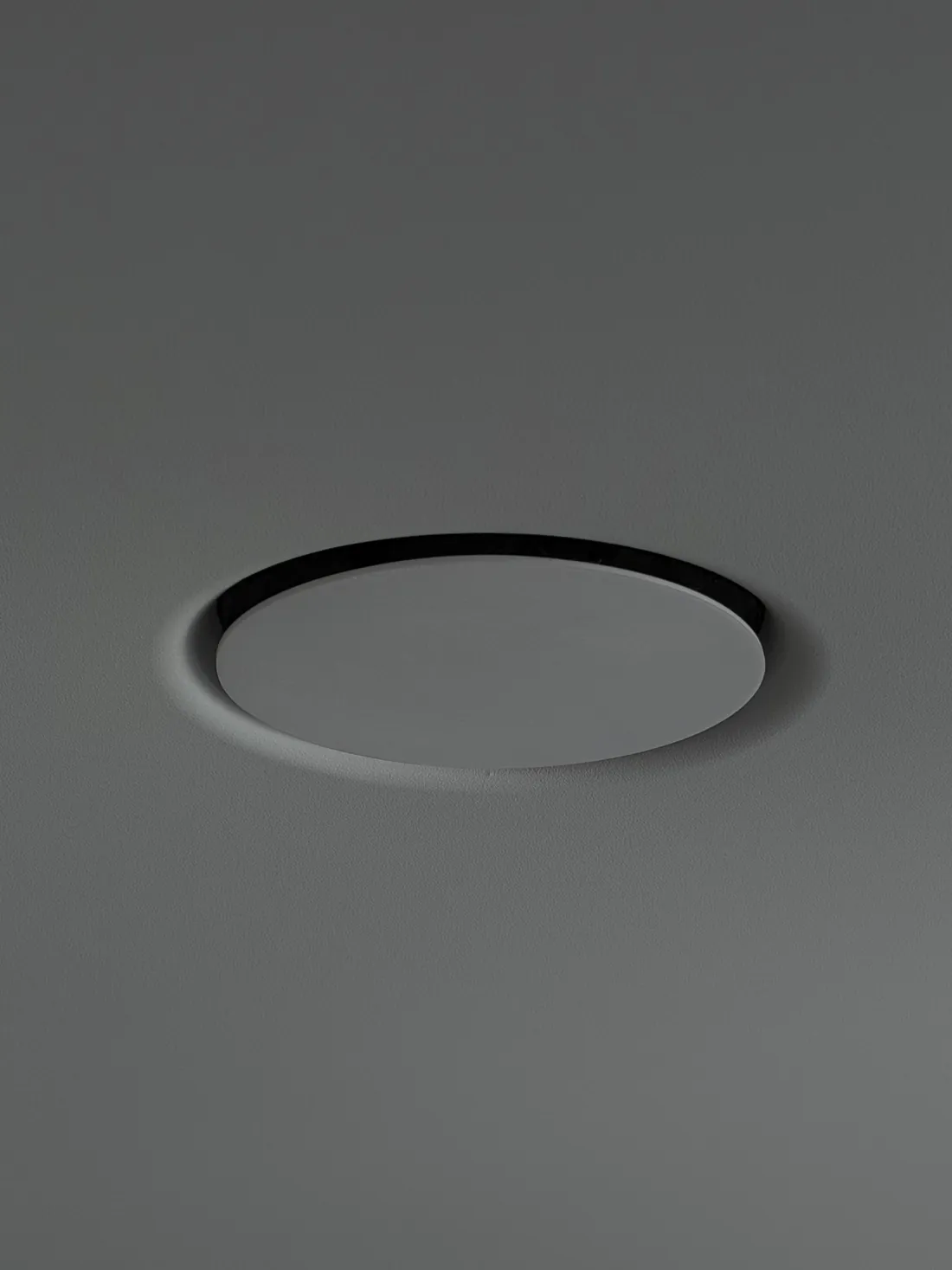

Обычный анемостат висит под потолком тарелкой на виду. Здесь корпус спрятан выше полотна, плёнка заходит на него и зажимается кольцом — снизу остаётся только тёмный контур. Потолок будто просто разомкнулся.

Ничего не выступает

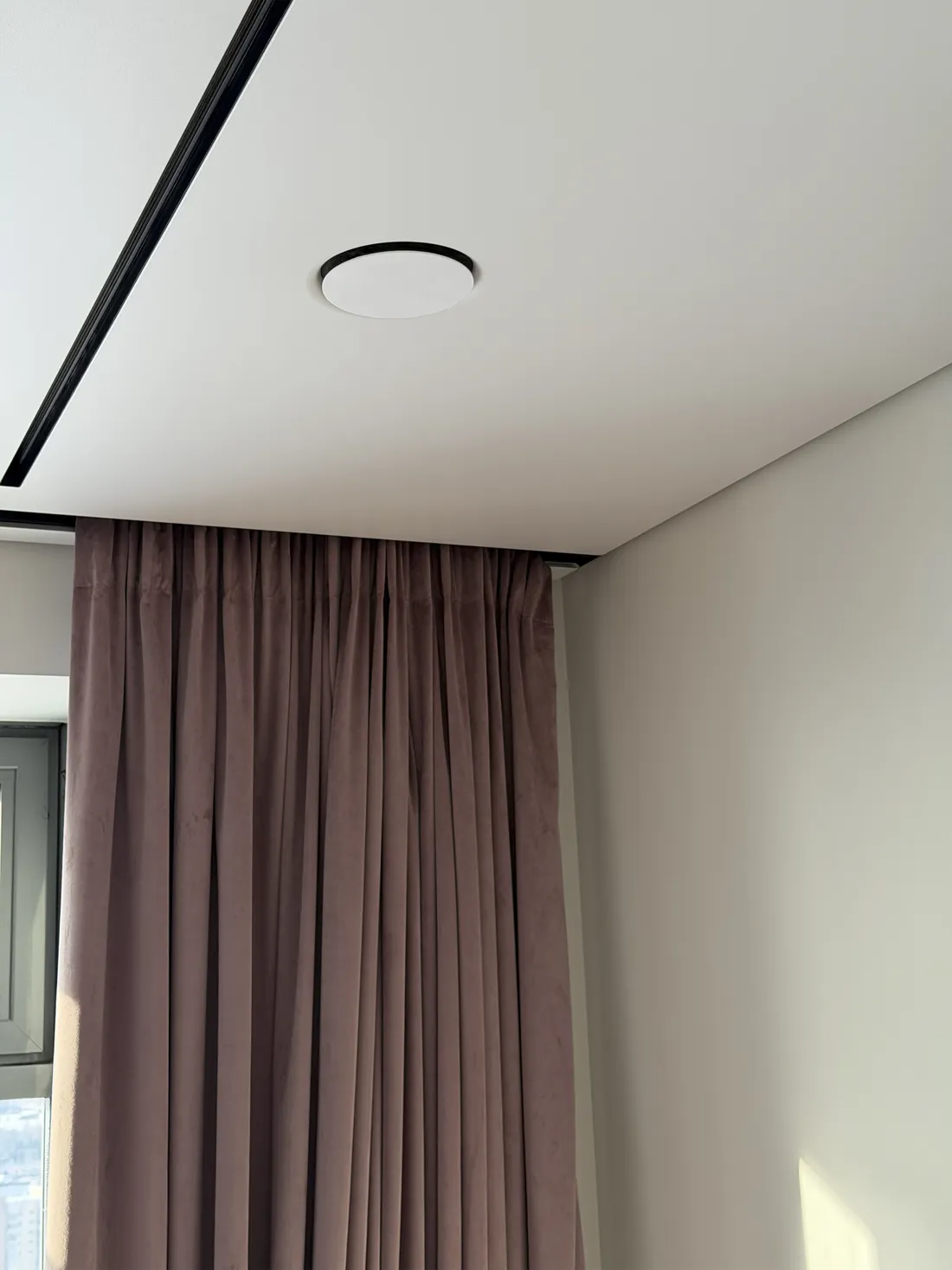

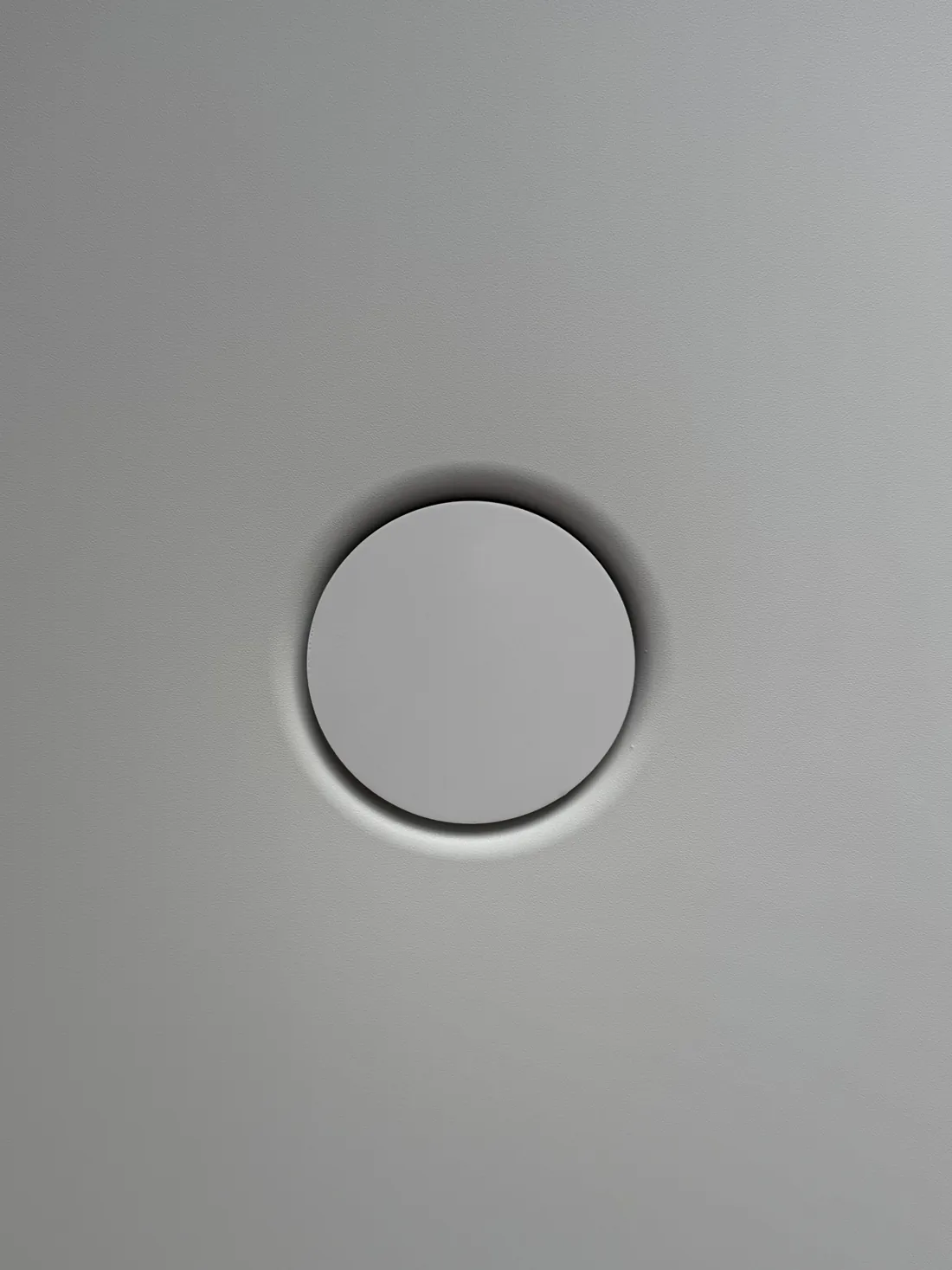

Крышка садится вровень с полотном и чуть глубже него. Вы видите не деталь, а тень от её края.

Крышка — в цвет потолка

Тёмная база остаётся за полотном, снизу видна только крышка. Не попала в тон — её обтягивают куском вашего же полотна, цвет один в один.

Держится не на магнитах

Корпус прикручен к закладной. Магнит слабеет и роняет крышку, а его рамка всё равно видна.

Разрез узла · RD 100 крутите — узел соберётся

ПерекрытиеБетон, к нему всё и крепится.
Закладная на подвесахПлощадка, выставленная вровень с будущим потолком.
ВоздуховодЖёсткий канал сверху, к нему подходит переходник.
Корпус диффузораПатрубок, фланец и чаша со скруглённым ребром — целиком выше полотна.
Полотно, термокольцо, прижимПлёнка заходит на корпус и зажимается кольцом по кругу.
КрышкаУтоплена на пару миллиметров. Ровно из-за этого и получается тень.

Узел в 3D

Перекрытие, воздуховод, закладная, полотно и диффузор — та же схема, но объёмная. Потяните и загляните с любой стороны, хоть снизу из комнаты.

тяните — вращается · колесо — ближе

Сначала закладная. Потом всё остальное.

Если закладной нет, а полотно уже натянуто — дальше никак: плёнку придётся снимать. Всё остальное прощает ошибки, этот шаг — нет.

Закладная под уровень потолка

Площадка крепится к перекрытию на регулируемых подвесах, нижняя плоскость выставляется точно на уровень будущего полотна. Здесь решается всё: перекос в 5 мм превращает ровную теневую щель в клин. Габарит площадки берите с запасом относительно внешнего Ø корпуса.

Воздуховод к точке

Ведите жёсткий канал, гибкую вставку оставьте только на стыке. Канал не должен провисать и касаться полотна — иначе потолок начнёт гудеть от вибрации. Переходник рассчитан на диаметр из таблицы, при необходимости ставится через удлинитель.

Термокольцо, потом рез

Полотно натянуто. Кольцо клеится строго по контуру площадки и только специальным клеем, и лишь после этого плёнка режется внутри кольца. Кольцо армирует край: без него рез со временем расходится.

Корпус, прижим, крышка

Корпус притягивается саморезами к закладной за два уха, плёнка зажимается прижимным кольцом по кругу, сверху садится крышка. Вертушка регулируется потом в любой момент — крышка снимается руками.
